Quando entramos no mundo do plotter de recorte, normalmente nos deparamos com a frase "ajuste o offset para o corte de contorno perfeito". Mas a final de contas, o que é offset?

O nome Off-set em inglês, significa ao pé da letra, fora do lugar. Isso faz sentido pois a posição da mira laser é diferente da posição da ponta da lâmina. Neste caso o offset no plotter de recorte é usado para compensar a distância horizontal e vertical entre a ponteira do laser e a ponta da sua lâmina ou no caso do offset de lâmina, ajustar a distancia entre a ponta da lâmina e o meio exato do nosso suporte.

Então falando em termos leigos, offset são os valores em X e Y que informam para o software a distância exata, horizontal e vertical, em relação ao laser projetado e a ponta da lâmina.

‍

Onde exatamente esta configuração de offset terá impacto?

O ajuste de offset só terá impacto nos cortes de materiais com contorno ou seja, o corte de materiais impressos, onde há leitura dos registros e o plotter de recorte precisa acertar exatamente o local informado.

Já quando realizamos o corte sem contorno, de materiais como vinil automotivo em cor única ou materiais em que corte não precisa ser em um local da folha pré estabelecido, o ajuste pode ser ignorado.

‍

E como eu faço para verificar se meu offset esta correto?

A Foison Brasil facilita a sua vida, testando as máquinas antes do envio e realizando o teste prévio do offset. Neste caso você verá uma etiqueta fixada na parte de trás da sua máquina com os valores de offset corretos para os softwares SignMaster e Flexi Sign.

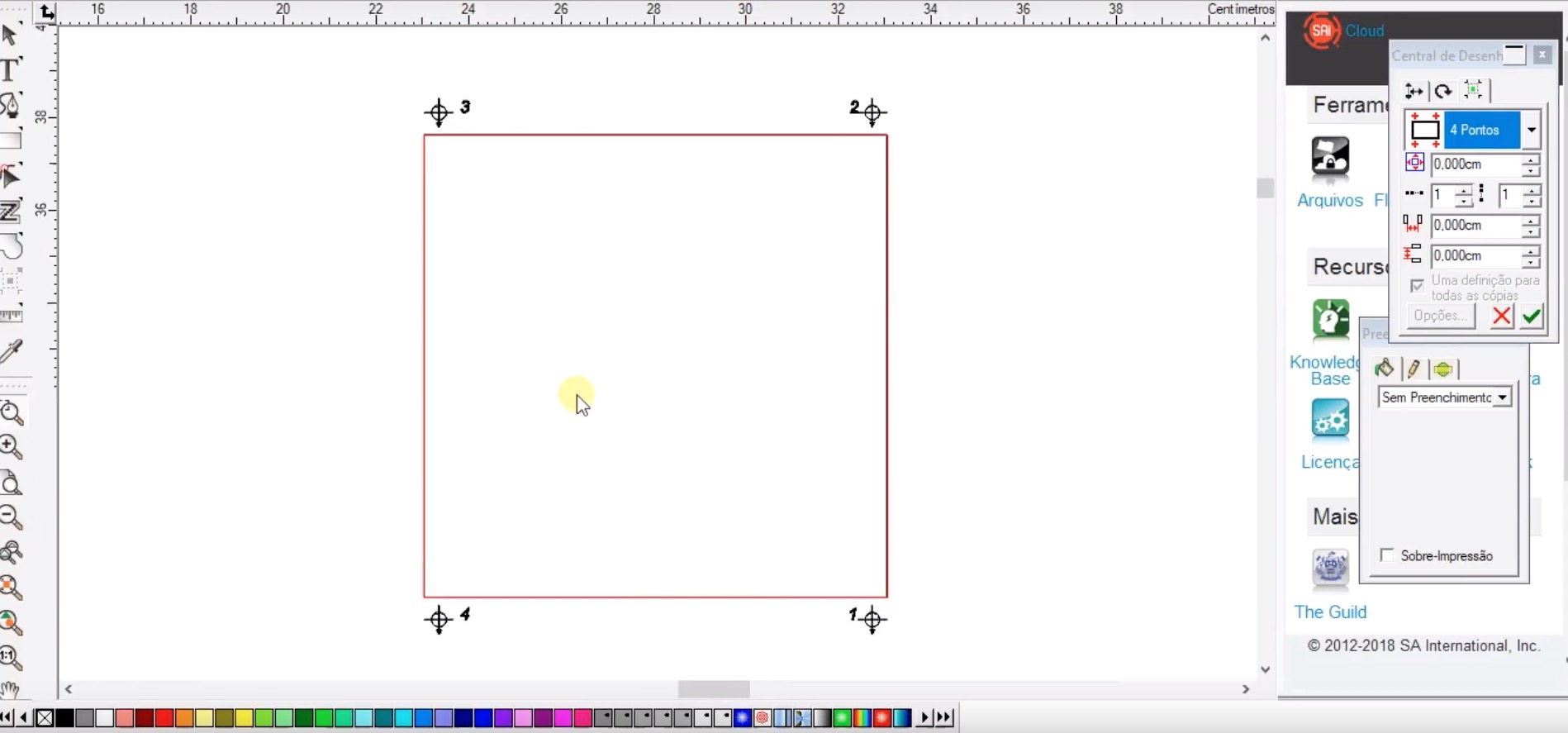

Para testar seu offset, faça um quadrado perfeito no software, de preferência sem preenchimento. Faça o contorno no quadrado deixando a sangria em zero, realize a adição de marcas de registro e troque a ferramenta no plotter para o porta caneta. Isso irá facilitar verificar onde foi feito o "corte" e realizar ajustes se necessário.

Após realizar o corte, utilizando a ferramenta de porta caneta, se o seu offset estiver corretamente ajustado, a caneta irá marcar exatamente em cima do quadrado, sem vazar para nenhum dos lados.

Se a marcação sair fora do quadrado temos alguns motivos para o erro:

• O offset não foi devidamente configurado no software.
• O contorno foi criado deixando sangria negativa ou positiva.
• O offset esta ligeiramente errado.

Com este teste em mão será possível medir o erro e realizar o ajuste fino do offset. Utilize a imagem abaixo como guia.

Normalmente quando há erro nos valores de offset você verá algo como a imagem acima, sendo a linha vermelha o corte ou a marcação feita pela caneta. Neste caso bastaria medir a distância de Y e medir a distância de X e ajusta-las no valor do offset já configurado.

Vamos supor que meu offset no valor de Y esta como 16.00. E no meu teste a medição em milímetros da distância entre o desenho do quadrado e sua marcação deu 5mm. Se o Y é positivo, diminuiremos 5 pontos do seu valor, no nosso exemplo mudaríamos de 16.00 para 11.00.

Já no caso do X, supondo que ele seja negativo, teríamos algo como -22.00. Seguindo este exemplo se a medição de X der 5mm, removeríamos 5 pontos de X, mudando o offset para -17.00.

Lembrando que neste caso as regras da matemática se aplicam, menos com menos soma, mais com menos subtrai. Realizando este ajuste fino, tenho certeza que o corte sairá perfeitamente em cima da linha.

Importante!

Os valores informados estão levando em conta o software FlexiSign. No SignMaster, o offset é ao contrário, mas você pode seguir o tutorial exatamente como dito, e na hora de por o valor no software, simplesmente inverter, o que é X passa a ser Y e vice versa.

Outro detalhe importante é que adicionei à imagem X e Y com sinais de menos e mais. Isso não significa que o valor do seu offset será negativo ou positivo, é apenas uma indicação de como corrigir o erro. Y esta negativo pois deve-se subtrair o valor encontrado do valor que já temos e X esta positivo pois devemos adicionar o valor encontrado ao valor que já temos, seguindo como disse anteriormente as regras da matemática.

Parece complexo mas com alguns minutos do seu tempo, tenho certeza que encontrará o offset perfeito!

Caso ainda tenha dúvidas, sugiro que assista o vídeo abaixo!

Um grande abraço e muito sucesso!
